    BOHL智能回路電阻測試儀是用于開關控制設備的接觸電阻、回路電阻測量的專用設備,測試電流采用國家標準GB763推薦的100A直流,可在 100A,200A,300A,400A,500A或600A電流的情況下直接測得回路電阻或者接觸電阻,并直接顯示,還可保存到儀器上,保存的數據可通過RS232接口上傳至電腦.該儀器測量準確、性能穩定,適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求.

    回路電阻測試儀、回路接觸電阻測試儀、數字回路電阻測試儀、高壓回路電阻測試儀、接觸電阻測試儀

    1、大電流:采用先進開關電源技術,能長時間連續輸出大電流,克服了脈沖式電源瞬間電流的弊端,可以有效的擊穿開關觸頭氧化膜,得到良好的測試結果.

    2、高穩定性:在嚴重干擾條件下,液晶屏最后一位數據能穩定在±1個字范圍內,讀數穩定,重復性好.

    3、高精度:采用雙路高速16位Σ-ΔAD采樣,數字信號處理技術,分辨力達到0.01μΩ,性能超過了進口大電流微歐計.

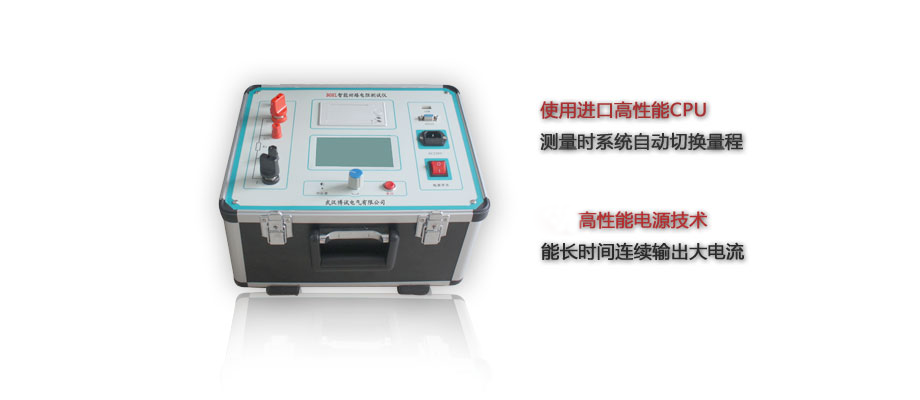

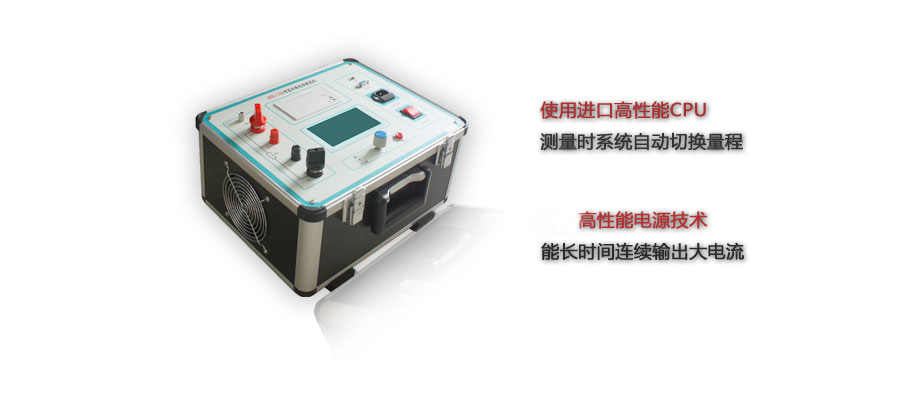

    4、智能化:使用進口高性能CPU,測量時系統根據信號大小自動切換量程,確保了該產品的測試準確度.過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流,確保儀器的安全使用.

    5、高品質:關鍵部件全部采用進口元件,通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響,軍品接插件的使用增強了抗振性能.

    6、功能強大:電流可在50A,100A,150A,200A中自由選擇,測試時間可在5s~599s內任意設定,克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷.

    7、人機界面友好:通過旋轉鼠標輸入數據,方便快捷,可以自主設置儀器日期、時間,實時保存測量數據,即時打印測量結果.

    8、多種通信方式:能夠通過RS232串口(9針)或USB數據線與計算機通信,將測量數據上傳至計算機,供試驗人員進一步分析處理.

    9、使用方便:體積小、重量輕,便于攜帶.

    1、測量范圍:0~2999.9μΩ

    2、分  辨  力:0~99.99,0.01μΩ;100.0~2999.9,0.1μΩ

    3、測試電流:DC50A、100A、150A、200A 四檔固定輸出

    4、測量精度:±(0.5% rd+2d)

    5、連續工作時間:5s~599s

    6、顯示方式:大屏幕中文液晶顯示

    7、通信方式: USB或RS232串口

    8、工作電源:AC220V±10%  50Hz

    9、整機功率:1200W

    10、最大存儲記錄:200條

    11、工作環境:溫度-10℃~40℃   濕度≤80 %RH

    12、體    積:380×300×260 mm3

    13、重    量:8kg(不含附件)

    工作原理

    智能回路電阻測試儀采用電流電壓法測試原理,也稱四線法測試技術,由電流源經"I+、I-兩端口(也稱I型口),供給被測電阻Rx電流,電流的大小 有電流表I讀出,Rx兩端的電壓降"V+、V-"兩端口(也稱V型口)取出,由電壓表V讀出.通過對I、V的測量,就可以算出被測電阻的阻值.
